クローズドループステッピングサーボシステム - ST-Servo CMB
ST-Servo CMB
高分解能エンコーダを採用したクローズドループステッピングサーボシステムです。
超低発熱、極省エネルギー、低振動の小容量、高出力なコンポーネントです。
位置制御、速度制御、トルク制御、押し当て制御ができ、低速域での高トルク・回転安定性に優れます。
BSL:パルス列入力タイプ、NTL:シリアル通信タイプ、CMB:モータ・エンコーダ・ドライバー・コントローラのオールインワンタイプなど多彩にラインアップ。
特徴
ステッピングモータ+エンコーダ+ドライバ+コントローラの一体型で
省配線・省スペース!
特徴1クローズドループ型ステッピングシステム
当社コア技術であるサーボ制御技術でエンコーダ付ステッピングモータをクローズドループ制御する事で、ステッピングモータの決定である脱調、乱調、共振、騒音現象を大幅抑制。これまでのステッピングモータの領域を超えるクローズドループ型ステッピングシステム。
高額なACサーボドライバと同じように、位置制御、速度制御、トルク制御、押し当て制御(位置、速度)が可能。
一般的なオープンループ型ステッピングシステム
弊社 クローズドループ型ステッピングシステム
特徴2トルク制御、押し当て制御(位置、速度)も可能
位置制御、速度制御、押し当て制御、トルク制御ができます。それぞれの制御モードへの切り替えも瞬時にできますのでお客様の装置に最適の制御ができます。
トルク制御
押し当て制御(位置)
押し当て制御(速度)

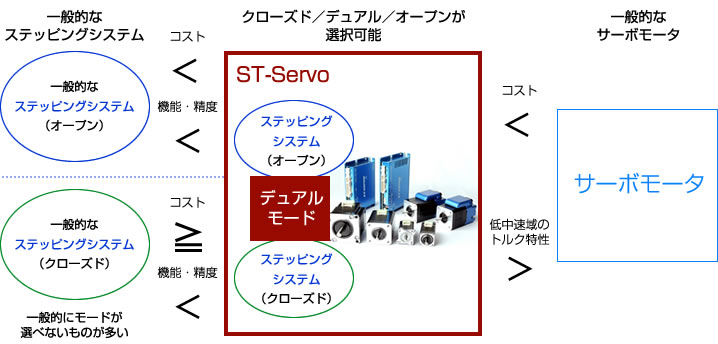

特徴3クローズド/デュアル/オープンが選択可能
クローズド/デュアル/オープンが選択可能
・装置内のさまざな軸に対して、3つのモードで使い分けることによって1種のモータで対応可能
・モーター選定が簡単
・最適な条件設定が可能 装置調整が簡単 制御モード別比較表 ≫
特徴4高分解能エンコーダと最適な電流制御
(1) 脱調レス
負荷に応じて最適な電流制御をおこなうため、高効率な運転ができます。
(2) 振動・共振レス
負荷に応じて最適な電流制御をおこなうため、モータの振動・共振が少ない。

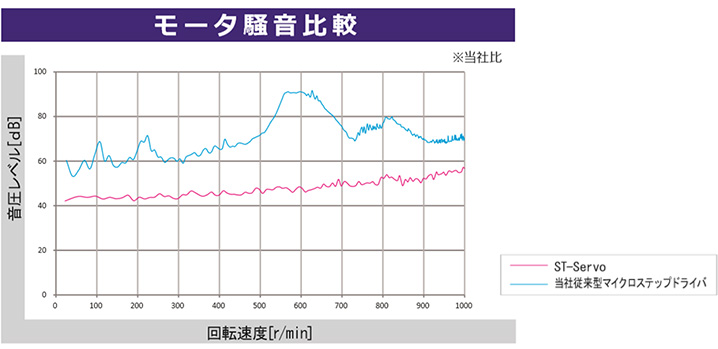

(3) 静音性
エンコーダが高分解能で、負荷に応じて最適な電流制御を行う為、モータの振動が少なく静音を実現。
(4) 低発熱 負荷状態により最適に電流を制御しているため、モータの発熱が激減。 |
(5) 省エネ 負荷に応じて最適な電流制御をおこなうため、省エネである。 |
|
ACモータ(トルクモータ)とST-servoでロープを引っ張り合い、釣り合う付近で停止させ、30分程度放置。両モータの温度・消費電力を測定 | 負荷に応じて電流を制御するST-servoは温度・消費電流とも大幅に低い値を示している。モータサイズも□42と小さい。 |

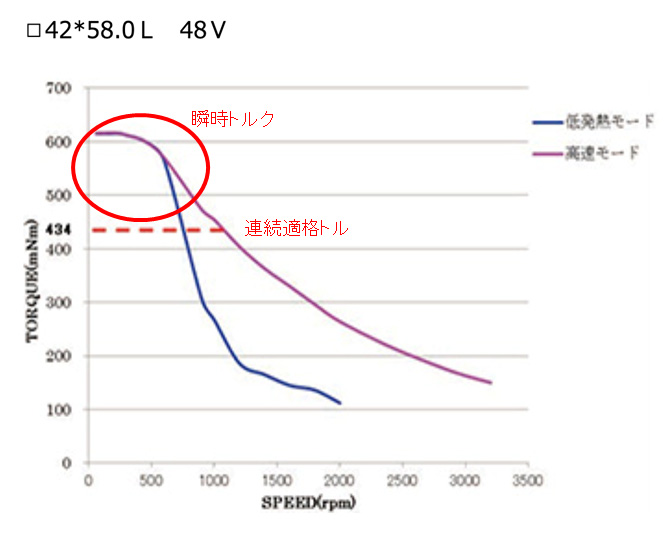

特徴5瞬時電流が150%まで可能なので、高応答が可能
ステッピングモータでも弊社のST−Servoシリーズなら、トルクが不足する起動時・停止時に一定時間瞬時電流(定格電流150%)を使うことができるので、応答遅れをなくすことができます。

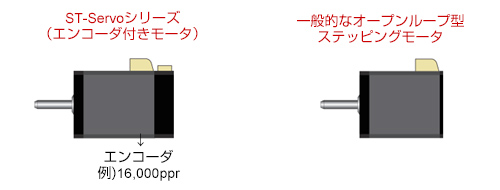

特徴6高分解能エンコーダの採用で高応答性を実現
分解能±1パルスで制御で位置決め精度が高い
高分解能・光学式エンコーダを採用し、エンコーダ分解能±1パルスで制御する為、位置決め精度が高い。
モータサイズ | エンコーダ分解能 | 角度分解能 |
---|---|---|
□25・□28 | 9,600ppr | 0.0375度 |
□42・□56 | 16,000ppr | 0.0225度 |
特徴7位置補正機能(オープンモード)を使う事で位置偏差ゼロ停止が可能。
オープンループモードでも、位置補正機能を使う事で位置偏差ゼロ停止が可能。
停止位置精度 (位置補正 無) |
±1.8 | ±1.8 |
---|---|---|
停止位置精度 (位置補正 有) |
±1.8°~ ±0.0225° (360/16000) |
― |
ハンチング | 無 | 無 |
脱調 | 無 | 有 |
特徴8瞬時に制御方式を切り替え可能
各制御モードを外部入力により瞬時に切り替える事が可能。
(位置決め、速度、押し当て(位置)、押し当て(速度)、トルク制御)
特徴9多彩な制御インターフェース
上位システムと接続する、多彩な制御インターフェースを搭載
パルス列 | I/O | RS-485 | USB | |
---|---|---|---|---|
ST-Servo BSL | ||||
ST-Servo CMB | ||||
ST-Servo SPL |
定格仕様一覧
項目 | CMB42C/CMB56C | |
---|---|---|
入力電源電圧 | DC24V±10% | |
制御モード | 位置・速度・トルク・押し当て | |
定格出力 | 2.0Apeak | |
最大出力電流 | 3.0Apeak | |
エンコーダパルス数 | 16,000ppr | |
汎用入力信号 | 2 | |
汎用出力信号 | 3 | |
メカニカル入力信号 | 3(±LM、-LM、ORG) ※汎用入力に設定可 | |
制御指令方式 | パルス列 (1/2/AB) | - |
パラメータ | ○ | |
内部プログラム | ○(64 ステップ) | |
USB | - | |
RS485 | ○ | |
アナログ信号 | - | |
USB 通信 | - | |
RS485 通信 | Modbus ASCII/RTU | |
表示機能 | 電源LED(緑色) アラームLED(赤色) |
|
アラームの種類 | ループエラー フルカウント 過速度 ゲイン調整不良 過電圧 初期化異常 EEROM エラー |
|
動作温度・湿度 | 0 ~ 50℃、85%RH 以下( 結露なきこと) | |
保存温度・湿度 | -20 ~ 85℃、85%以下( 結露なきこと) | |
外形 | CMB42C100 W42×D72×H54 / MB42C101 W42×D83×H54/CMB56C / W56×D84.5×H69 |
|
重量 | CMB42C100=350g / CMB42C101=450g / CMB56C=700g | |
付属品 | 電源用ケーブル 1m(ノーマル) 通信用ケーブル 1m(ノーマル) |
ST-Servo CMB 技術FAQ

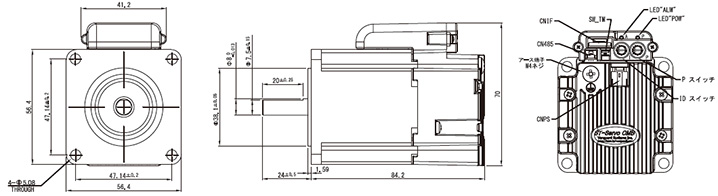

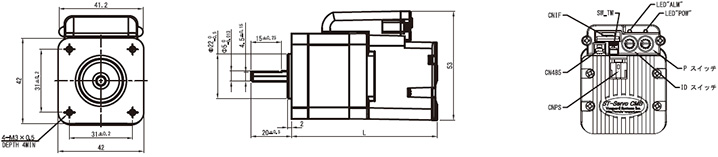

外形図
型式 | L(mm) |
---|---|
CMB42C100 | 72 |
CMB42C101 | 83 |
モータトルク特性
CMB42C100A
CMB42C101A
CMB56C100A
ー ー ー ー ー 連続定格トルク |
注)連続定格トルクを超えるトルクは瞬時トルクとなります。 |

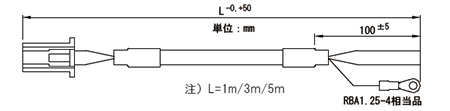

付属ケーブル
ピン番号 | 線材 | 信号名 |
---|---|---|
1 | UL1007 AWG22 赤 | +24V |
2 | UL1007 AWG22 黒 | 0V |
線材:ORP-SL0.1SQx2P(沖電線)相当品
ピン番号 | 線色 | 信号名 |
---|---|---|
1 | 青 | Sig-A |
2 | 白 | Sig-B |
3 | 黄 | SG |
- | 茶 | N.C |

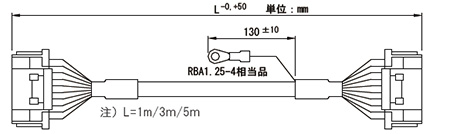

オプションケーブル
線材:ORP-SL0.3SQx1P(SB)(2464)(沖電線)相当品
ピン番号 | 線色 | 信号名 |
---|---|---|
1 | 青 | +24V |
2 | 白 | 0V |
オプション型番
型式 | ケーブル長 |
---|---|
C002057-1 | 1m |
C002057-3 | 3m |
C002057-5 | 5m |
オプション型番
型式 | ケーブル長 |
---|---|
C010055-1 | 1m |
C010055-3 | 3m |
C010055-5 | 5m |
線材:ORP-SL0.1SQx10P(SB)(2464)(沖電線)相当品
ピン番号 | 線色 | 信号名 |
---|---|---|
1 | 黒 | COM+ |
2 | 白 | IN1/+LM |
3 | 赤 | IN2/-LM |
4 | 緑 | IN3/ORG |
5 | 黄 | IN4 |
6 | 茶 | IN5 |
7 | 青 | OUT1 |
8 | 灰 | OUT2 |
9 | 橙 | OUT3 |
10 | 紫 | COM- |
線材:ORP-SL0.1SQx2P(SB)(2464)(沖電線)相当品
ピン番号 | 線色 | 信号名 |
---|---|---|
1 | 青 | Sig-A |
2 | 白 | Sig-B |
3 | 黄 | SG |
- | 茶 | N.C |
オプション型番
型式 | ケーブル長 |
---|---|
C003043-1 | 1m |
C003043-3 | 3m |
C003043-5 | 5m |

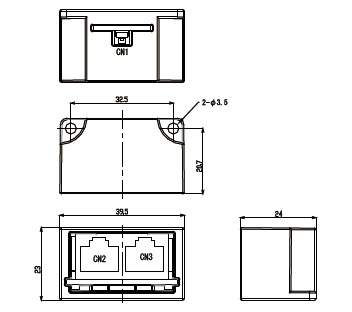

オプションアダプタ(別売)
用途:
RS485通信ケーブル(C003039-1) をRJ45タイプのケーブルに変換するもので2本のLAN ケーブルを接続することができます。
用途:
RS485通信ケーブル(C003039-1) をキャブタイヤーケーブル等に変換するもので2本のケーブルを接続することができます。
用途:
インターフェースケーブル(C010054-1)を端子台に変換するものです。

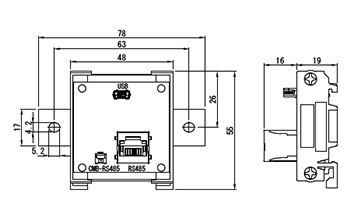

用途:
ST-ServoCMB(RS485 通信用(型式:C003039-1)ケーブルで接続)や弊社製品のST-ServoNTL(LANケーブルで接続)とWindows搭載のPCのUSB(COMポート)⇒RS485変換器です。
インターフェイス
<CNPS(電源用)>
No. | 信号名 | 内容 | 備考 |
---|---|---|---|
1 | +24V 又は+48V | 主電源プラス | +24V±10% +48V±10% |
2 | 0V | 主電源 0V | |
3 | FG | フレームグランド | 必ず配線してください |
<ゲインスイッチ>
SW | 内容 | 備考 |
---|---|---|
SW_P | 速度ループの比例ゲイン | 0-F で負荷のイナーシャに合わせます |
LED名 | 機能 | LED |
---|---|---|
POW | ・電源が投入されたことを示します。 ・電源の再投入が必要なパラメータを書き換えた場合に点滅します。 |
緑 |
ALM | ・ドライバが異常であることを示します。 点滅回数によりアラームの種類が識別できるようになっています。 アラームの内容はアラーム機能をご参照ください。 ・電源の再投入が必要なパラメータを書き換えた場合に点灯します。 |
赤 |
<CNIF(I / F 用)>
No. | 信号名 | 内容 | IN/OUT | 備考 |
---|---|---|---|---|
1 | COM+ | I/O 用電源 +24V | IN | 絶縁用電源入力 +24V±10% |
2 | COM- | I/O 用電源 0V | IN | 絶縁用電源入力 |
3 | IN1 | デジタル入力 1 | IN | 出荷時はサーボオン |
4 | IN2 | デジタル入力 2 | IN | 出荷時はアラームリセット |
5 | IN3 | デジタル入力 3 | IN | 出荷時は起動/停止(速度、トルク制御時用) |
6 | IN4 | デジタル入力 4 | IN | 出荷時はP動作 |
7 | IN5 | デジタル入力 5 | IN | 出荷時は制御モード切り替え( モード0/ モード1) |
8 | IN6 | デジタル入力 6 | IN | 出荷時は回転方向(CW/CCW) (速度、トルク制御時用) |
9 | IN7 | デジタル入力 7 | IN | 出荷時は汎用入力 |
10 | IN8 | デジタル入力 8 | IN | 出荷時は汎用入力 |
11 | +LM | +リミットセンサ | IN | メカセンサ入力 |
12 | -LM | -リミットセンサ | IN | |
13 | ORG | 原点センサ | IN | |
14 | OUT1 | デジタル出力 1 | OUT | 出荷時はインポジション(位置制御時) ゼロ速度(速度制御時) |
15 | OUT2 | デジタル出力 2 | OUT | 出荷時はアラーム |
16 | OUT3 | デジタル出力 3 | OUT | 出荷時は押し当て制御時のトルクリミット |
17 | OUT4 | デジタル出力 4 | OUT | (出荷時は速度到達速度制御時) |
18 | OUT5 | デジタル出力 5 | OUT | 出荷時は汎用出力 |
19 | OUT6 | デジタル出力 6 | OUT | 出荷時は汎用出力 |
20 | OUT7 | デジタル出力 7 | OUT | 出荷時は汎用出力 |
21 | OUT8 | デジタル出力 8 | OUT | 出荷時は汎用出力 |
22 | BRAKE+ | ブレーキ解除出力+ | OUT | +24V(5番ピンと同電位 ) |
23 | BRAKE- | ブレーキ解除出力- | OUT | 500mAmax |
24 | FG | シールド |
<CN485(RS485 通信用)>
No. | 信号名 | IN/OUT | 内容 |
---|---|---|---|
1 | Sig-A | IN/OUT | 信号線A |
2 | Sig-B | IN/OUT | 信号線B |
3 | SG | シグナルグランド |
<通信スイッチ>
SW | 内容 | 備考 |
---|---|---|
SW_ID | 通信ID | O-F で本機のID を設定します |
SW_TM | 通信ライン終端抵抗設定 | OFF で終端OFF ON で終端ON |
