2相ステッピングモータ用マイクロステップドライバ - SD

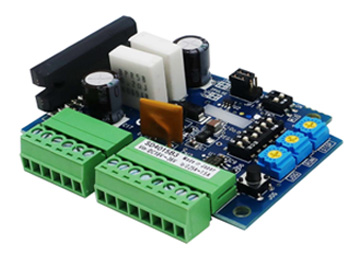

SD

2相ステッピングモータ用マイクロステップドライバ

当社独自の振動抑制機能(ミックスディケイ)を搭載した高機能・低価格の2相マイクロステップドライバです。
バイポーラ、ユニポーラの両駆動方式に対応しています。

特徴

特徴1
高機能・低価格:2相ステッピングモータ用マイクロステップドライバ
特徴2
駆動方式:バイポーラ、ユニポーラの両駆動方式に対応

仕様

型式 SD4015B3 SD4030B3
入力電源電圧 DC18V~36V DC18V~36V
電源電流 1.5A(MAX)
出力電流を1.5Aに設定したとき
3A(MAX)
出力電流を3Aに設定したとき
適合モータ 2相ステッピングモータ
(バイポーラタイプ・ユニポーラタイプ)
2相ステッピングモータ
(バイポーラタイプ・ユニポーラタイプ)
出力電流 0.25~1.5Apeak(±5%)/相 0.5~3Apeak(±5%)/相
駆動方式 バイポーラ定電流チョッパー方式 バイポーラ定電流チョッパー方式
カレントダウン機能 自動カレントダウン
スイッチにより機能選択可能
自動カレントダウン
スイッチにより機能選択可能
最大入力パルス周波数 200Kpps 200Kpps
調整機能 RUN:運転電流設定(0.25~1.5A)、
STOP:停止電流設定、
JOG:JOG運転時の速度設定
RUN:運転電流設定(0.5~3A)、
STOP:停止電流設定、
JOG:JOG運転時の速度設定
選択機能 マイクロステップ分割数
(1/2,1/8,1/10,1/16,1/20,1/32,1/40,1/64)
自動カレントダウン有効/無効、JOG機能
MIX:ミックスディケイの比率設定
司令パルス方式
マイクロステップ分割数
(1/2,1/8,1/10,1/16,1/20,1/32,1/40,1/64)
自動カレントダウン有効/無効、JOG機能
MIX:ミックスディケイの比率設定
司令パルス方式
表示機能 電源入力時点灯 電源入力時点灯
入力信号 指令パルス(CW/CCW又はPULSE/DIR)
励磁OFF
指令パルス(CW/CCW又はPULSE/DIR)
励磁OFF
出力信号 アラーム(パワー素子過熱検出)
正常時ON、アラーム時OFF
アラーム(パワー素子過熱検出)
正常時ON、アラーム時OFF
DI / DO
エンコーダ入力
アナログ入力(TBD)
通信機能
外形寸法 W72×D50×H21 外形W90×D55.5×H28
重量 40g 106g
動作温度・湿度
(結露なきこと)
0~40℃、35~80% 0~40℃、35~80%
保存温度・湿度
(結露なきこと)
-20~+85℃、35~80% -20~+85℃、35~80%
RoHS RoHS準拠 RoHS準拠
CEマーク 自己宣言 自己宣言
型式 SD2450B
入力電源電圧 DC24V±10%
電源電流 5A以上
適合モータ 2相ステッピングモータ
(バイポーラタイプ・ユニポーラタイプ)
出力電流 1~5Apeak(±5%)/相
駆動方式 バイポーラ定電流チョッパー方式
カレントダウン機能 自動カレントダウン
スイッチにより機能選択可能
最大入力パルス周波数 500Kpps
調整機能 RUN:運転電流設定(0~100%)
設定機能 マイクロステップ分割数
(1/1,1/2,1/4,1/8,1/16.1/32,1/64,1/128)
自動カレントダウン有効/無効
MIX:ミックスディケイの比率設定
司令パルス方式
表示機能 電源入力時点灯
入力信号 指令パルス(CW/CCW又はPULSE/DIR)
励磁OFF
出力信号 無し
DI / DO
エンコーダ入力
アナログ入力(TBD)
通信機能
外形寸法 基板外形W120×D77×H25
重量 170g以下
動作温度・湿度
(結露なきこと)
0~40℃、35~80%
保存温度・湿度
(結露なきこと)
-20~+85℃、35~80%
RoHS RoHS準拠
CEマーク

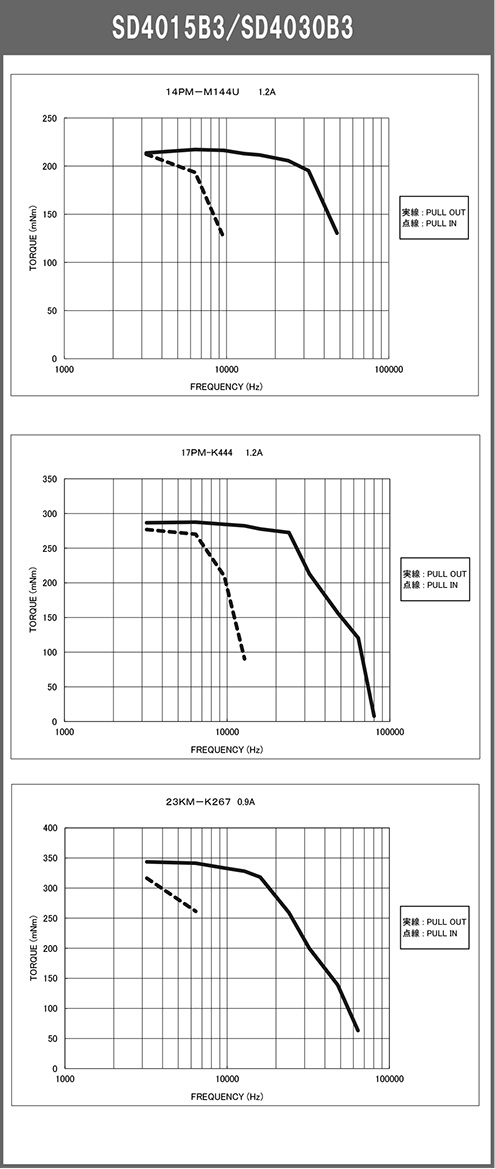

出力トルクカーブ

出力トルクカーブ

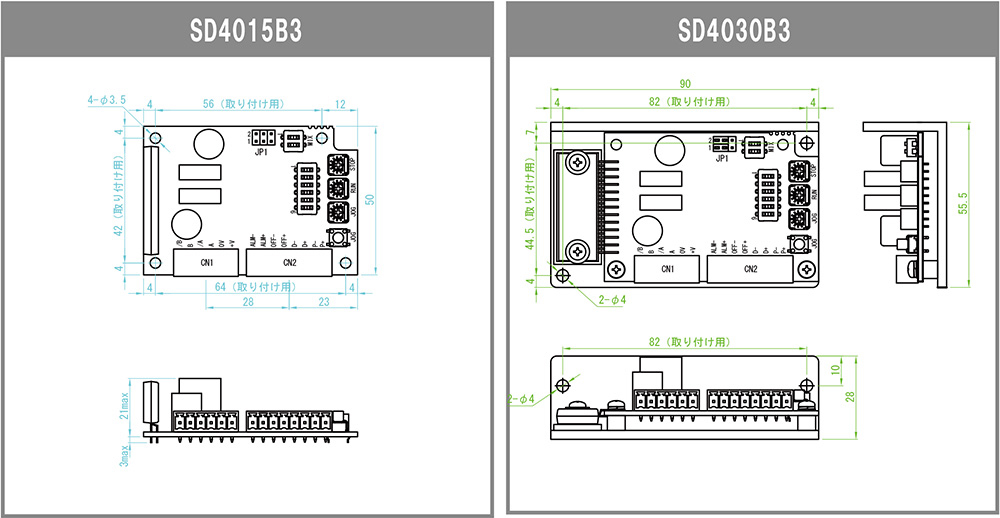

外観図

外観図

2相マイクロステッピングドライバの推奨モータ条件

ユニポーラ、バイポーラは使用可能です。
的確電流は、0.25〜5Aまで動作保証致します。
