2相ステッピングモータ用マイクロステップドライバ – MCD103

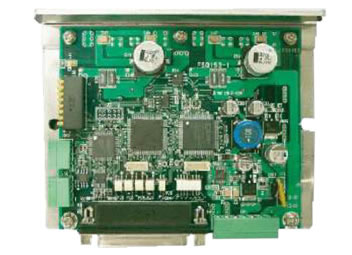

MCD103

特徴

特徴1
コントローラ内蔵の2相マイクロステップドライバです。
RS485接続により最大32台までのMCD103をデイジーチェイン接続することが出来ます。

仕様

型式 MCD103
入力電源電圧 DC24V~50V DC60Vmax
電源 電流 1.0Amax / DC48V時
2.0Amax / DC24V時
適合モータ 2相ステッピングモータ
出力電流 0.3~3.0Apeak(±5%)/ 相
駆動方式 バイポーラ定電流チョッパー方式
カレントダウン機能 自動カレントダウン
電流 0~100%
時間 100ms~2000ms
最大周波数 1Mpps
マイクロステップ分割数 1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256,1/5,
1/10,1/20,1/25,1/50,1/100,1/200,1/250
表示機能 電源表示:緑色LED点灯
過電圧時赤色LED点滅
DI / DO +LIMIT、-LIMIT、ORG、汎用入力2点、
汎用出力 4点 フォトカプラで絶縁
エンコーダ入力 オープンコレクタ又はラインドライバ
アナログ入力(TBD) 0~+4.5V 1点
アラーム機能 過電圧アラーム、電源電圧低下アラーム
通信機能 RS485、半二重シリアル
外形寸法 W105×D88×H25
重量 206g
動作温度・湿度(結露なきこと) 0~40℃、35~80%
保存温度・湿度(結露なきこと) -20~+85℃、35~80%

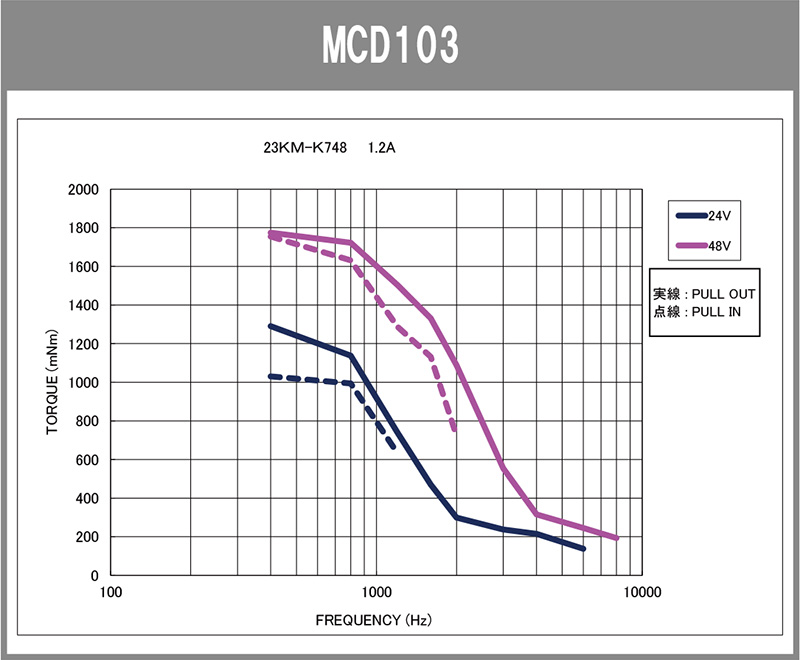

出力トルクカーブ

出力トルクカーブ

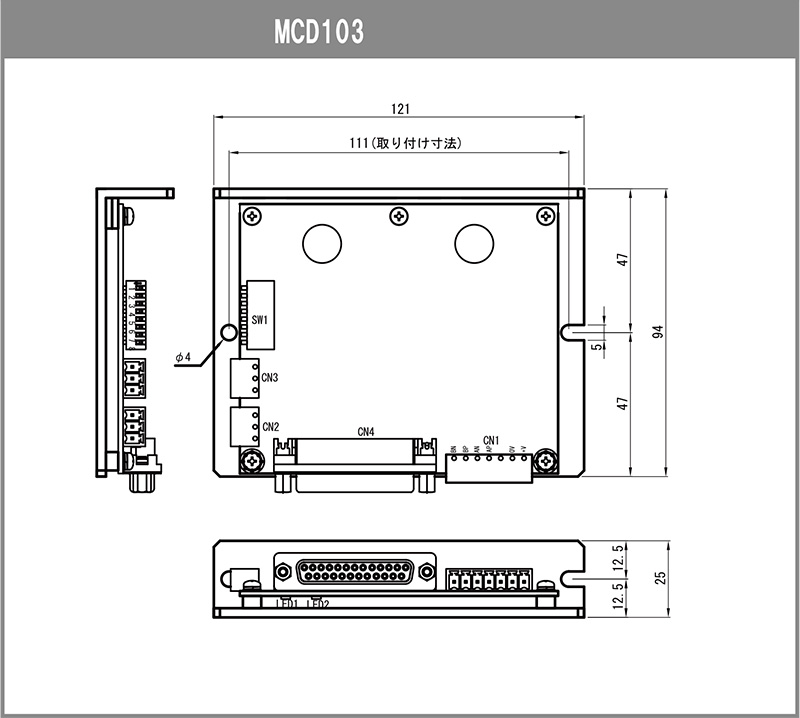

外観図

外観図

2相マイクロステッピングドライバの推奨モータ条件

ユニポーラ、バイポーラは使用可能です。
的確電流は、0.25〜5Aまで動作保証致します。
