ハイブリッドステッピングモータ（ミネベアミツミ製）－ 10PM-K(25□ 1.8°)

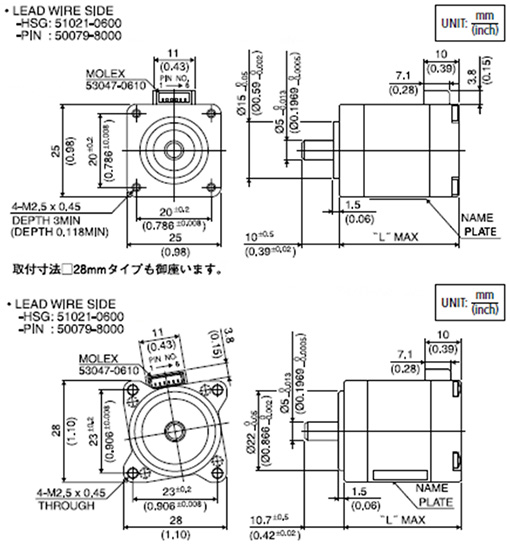

外観図
結線表
| 相（PHASE) | A | B | A | B |
|---|---|---|---|---|
| ピン番号(PIN NO.) | 4 | 1 | 6 | 3 |
仕様
＜ステップ角 1.8°＞
| 見積依頼型番 | 定格電流 (A) |
巻線抵抗 (Ohms) |
ホールディング トルク (mNm) |
インダク タンス (mH) |
ロータ イナーシャ (g･cm2) |
ディテント トルク (mNm) |
質量 (g) |
L (mm) |
|---|---|---|---|---|---|---|---|---|
| 10PM-K013B | 0.21 | 47 | 49 | 30 | 3 | 2.5 | 70 | 27.5(1.08) |
| 10PM-K006B | 0.8 | 2.6 | 49 | 1.7 | 3 | 2.5 | 70 | 27.5(1.08) |
| 10PM-K105B | 1.5 | 1.2 | 90 | 1 | 8 | 4 | 110 | 40.5(1.59) |
| 10PM-K106B | 1 | 3 | 90 | 2.5 | 8 | 4 | 110 | 40.5(1.59) |
| 10PM-K202B | 0.7 | 3.8 | 33 | 2 | 2 | 2 | 55 | 23.5(0.92) |
| 10PM-K267B | 0.5 | 7.5 | 33 | 3.5 | 2 | 2 | 55 | 23.5(0.92) |
| 10PM-K405B | 1.5 | 1.6 | 120 | 1.6 | 12 | 5 | 150 | 51.5(2.03) |
| 10PM-K406B | 1 | 3.8 | 120 | 3.6 | 12 | 5 | 150 | 51.5(2.03) |
| 10PM-K701B | 0.63 | 5.8 | 62 | 5.4 | 5 | 3 | 90 | 33(1.3) |
| 10PM-K712B | 0.9 | 3 | 62 | 2.8 | 5 | 3 | 90 | 33(1.3) |
※型番末尾 B → ドライブ方式（BI-POLAR）
付属品
●モータケーブル 300mm 片側切りっぱなし
推奨ドライバ
当社独自の振動抑制機能(ミックスディケイ)を搭載した高機能・低価格の2相マイクロステップドライバです。
バイポーラ、ユニポーラの両駆動方式に対応しています。
バイポーラ、ユニポーラの両駆動方式に対応しています。
