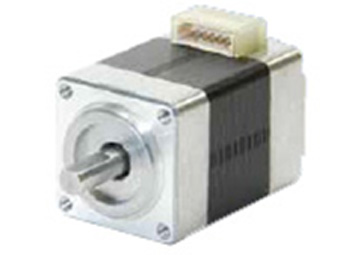

ハイブリッドステッピングモータ（ミネベアミツミ製）－ 08PM-K(20□ 1.8°)

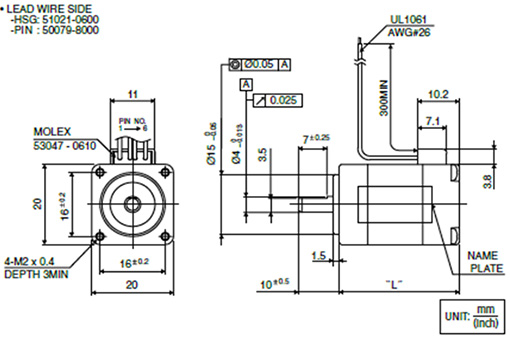

外観図
結線表
| 相（PHASE) | A | B | A | B |
|---|---|---|---|---|
| ピン番号(PIN NO.) | 4 | 3 | 6 | 1 |
仕様
＜ステップ角 1.8°＞
| 見積依頼型番 | 定格電流 (A) |
巻線抵抗 (Ohms) |
ホールディング トルク (mNm) |
インダク タンス (mH) |
ロータ イナーシャ (g･cm2) |
ディテント トルク (mNm) |
質量 (g) |
L (mm) |
|---|---|---|---|---|---|---|---|---|
| 08PM-K049BSTDCN | 0.5 | 8.5 | 20 | 3.8 | 1.6 | 2 | 50 | 30(1.18) |
| 08PM-K139BSTDCN | 0.6 | 6.5 | 36 | 3.2 | 2.9 | 2.5 | 70 | 40(1.57) |
付属品
●モータケーブル 300mm 片側切りっぱなし
推奨ドライバ
当社独自の振動抑制機能(ミックスディケイ)を搭載した高機能・低価格の2相マイクロステップドライバです。
バイポーラ、ユニポーラの両駆動方式に対応しています。
バイポーラ、ユニポーラの両駆動方式に対応しています。
