2相ステッピングモータ用マイクロステップドライバ － YD
低価格を目指した2相ステップドライバです。
バイポーラ、ユニポーラの両駆動方式に対応しています。
他社製のドライバからの置き換えに最適です。
YD2430B1（MAX3.0A）
特徴
- 低価格：2相ステッピングモータ用ステップドライバ
- 駆動方式：バイポーラ、ユニポーラの両駆動方式に対応
仕様
| 型式 | YD2430B1 |
|---|---|
| 入力電源電圧 | DC24V±10% |
| 電源電流 | 3A（MAX） 出力電流を3Aに設定したとき |
| 適合モータ | 2相ステッピングモータ (バイポーラタイプ・ユニポーラタイプ） |
| 出力電流 | 0.5～3Ao-p（±5％）／相 |
| 駆動方式 | バイポーラ定電流チョッパー方式 |
| カレントダウン機能 | 自動カレントダウン スイッチにより機能選択可能 |
| 最大入力パルス周波数 | 200kpps |
| 調整機能 | RUN:運転電流設定（0.5～3A）、 STOP：停止電流設定、 JOG：JOG運転時の速度設定 |
| 選択機能 | 分割数設定 (1/1,1/2,1/4,1/8,1/16) 自動カレントダウン有効／無効 指令パルス方式 |
| 表示機能 | 電源入力時点灯 |
| 入力信号 | 指令パルス（CW／CCW又はPULSE/DIR) 励磁OFF |
| 出力信号 | アラーム（パワー素子過熱検出） 正常時ON、アラーム時OFF |
| DI / DO | — |
| エンコーダ入力 | — |
| アナログ入力（TBD） | — |
| 通信機能 | — |
| 外形寸法 | 外形W90×D55.5×H28mm |
| 重量 | 102g |
| 動作温度・湿度 （結露なきこと） |
0～40℃、35～80％ |
| 保存温度・湿度 （結露なきこと） |
－20～＋85℃、35～80％ |
| CEマーク | 自己宣言 |

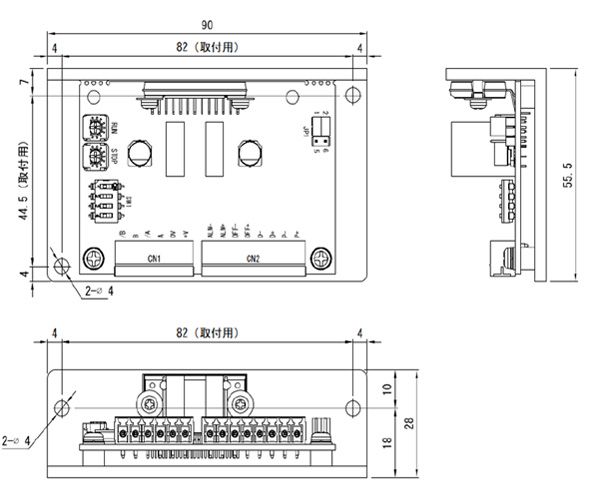

外観図
YD2430B1
