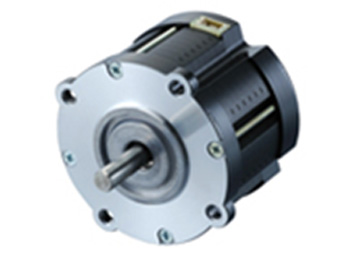

ハイブリッドステッピングモータ（ミネベアミツミ製）－ 29SM-K(71○ 1.8°)
外観図
結線表
| 相（PHASE) | A | A COM | A | B | B COM | B |
|---|---|---|---|---|---|---|
| ピン番号(PIN NO.) | 3 | 1 | 2 | 8 | 7 | 5 |
仕様
＜ステップ角 1.8°＞
| 見積依頼型番 | 定格電流 (A) |
巻線抵抗 (Ohms) |
ホールディング トルク (mNm) |
インダク タンス (mH) |
ロータ イナーシャ (g･cm2) |
ディテント トルク (mNm) |
質量 (g) |
L (mm) |
|---|---|---|---|---|---|---|---|---|
| 29SM-K050U | 2 | 1.85 | 1236 | 3.7 | 390 | 37 | 900 | 55.5 |
| 29SM-K149U | 2 | 2.13 | 1569 | 4.7 | 515 | 49 | 1180 | 67.5 |
| 29SM-K250U | 1.6 | 2 | 672 | 3.3 | 220 | 22 | 660 | 43.5 |
| 29SM-K379U | 1.9 | 1.75 | 1000 | 3.1 | 330 | 32 | 820 | 51.5 |
| 29SM-K450U | 2 | 3.1 | 2550 | 7.8 | 770 | 74 | 1600 | 87.5 |
| 29SM-K550U | 1.5 | 2.1 | 500 | 3.1 | 165 | 12 | 570 | 39.5 |
| 29SM-K649U | 2 | 1.5 | 843 | 2.4 | 260 | 25 | 720 | 46.5 |
| 29SM-K711U | 3 | 1 | 1961 | 2.2 | 660 | 59 | 1390 | 77.5 |
| 29SM-K050B | 2.8 | 0.97 | 1569 | 3.7 | 390 | 37 | 900 | 55.5 |
| 29SM-K149B | 2.8 | 1.12 | 2079 | 4.7 | 515 | 49 | 1180 | 67.5 |
| 29SM-K250B | 2.3 | 1 | 902 | 3.3 | 220 | 22 | 660 | 43.5 |
| 29SM-K379B | 2.7 | 0.9 | 1373 | 3.1 | 330 | 32 | 820 | 51.5 |
| 29SM-K450B | 2.8 | 1.6 | 3295 | 7.8 | 770 | 74 | 1600 | 87.5 |
| 29SM-K550B | 2.1 | 1.1 | 667 | 3.1 | 165 | 12 | 570 | 39.5 |
| 29SM-K649B | 2.8 | 0.75 | 1108 | 2.4 | 260 | 25 | 720 | 46.5 |
| 29SM-K711B | 2.2 | 2 | 2550 | 8.5 | 660 | 59 | 1390 | 77.5 |
※型番末尾 U → ドライブ方式（UNI-POLAR）
※型番末尾 B → ドライブ方式（BI-POLAR）
付属品
●モータケーブル 300mm 片側切りっぱなし
