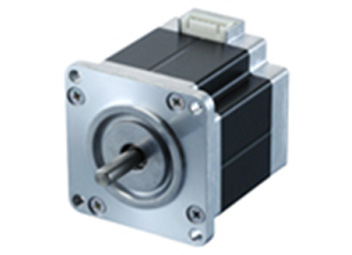

ハイブリッドステッピングモータ（ミネベアミツミ製）－ 23KY-K(56□ 0.9°)

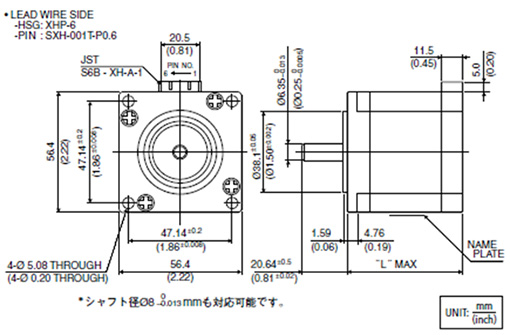

外観図
結線表
| 相（PHASE) | A | A COM | A | B | B COM | B |
|---|---|---|---|---|---|---|
| ピン番号(PIN NO.) | 1 | 2 | 3 | 4 | 5 | 6 |
仕様
＜ステップ角 0.9°＞
| 見積依頼型番 | 定格電流 (A) |
巻線抵抗 (Ohms) |
ホールディング トルク (mNm) |
インダク タンス (mH) |
ロータ イナーシャ (g･cm2) |
ディテント トルク (mNm) |
質量 (g) |
L (mm) |
|---|---|---|---|---|---|---|---|---|
| 23KY-K066U | 1 | 7 | 890 | 19 | 200 | 43 | 680 | 54(2.13) |
| 23KY-K050U | 2 | 1.8 | 890 | 5.6 | 200 | 43 | 680 | 54(2.13) |
| 23KY-K044U | 3 | 0.9 | 890 | 2.4 | 200 | 43 | 680 | 54(2.13) |
| 23KY-K267U | 1 | 6.3 | 470 | 10 | 120 | 22 | 470 | 42(1.65) |
| 23KY-K251U | 1.8 | 1.6 | 470 | 3.2 | 120 | 22 | 470 | 42(1.65) |
| 23KY-K244U | 3 | 0.7 | 470 | 1.1 | 120 | 22 | 470 | 42(1.65) |
| 23KY-K762U | 1 | 8.6 | 1250 | 23 | 360 | 50 | 1050 | 76(2.99) |
| 23KY-K748U | 2 | 2.3 | 1250 | 6.5 | 360 | 50 | 1050 | 76(2.99) |
| 23KY-K743U | 3 | 1.1 | 1250 | 2.9 | 360 | 50 | 1050 | 76(2.99) |
| 23KY-K050B | 1.4 | 3.6 | 1050 | 20 | 200 | 43 | 680 | 54(2.13) |
| 23KY-K040B | 2.8 | 0.9 | 1050 | 3.8 | 200 | 43 | 680 | 54(2.13) |
| 23KY-K251B | 1.4 | 3 | 580 | 11 | 120 | 22 | 470 | 42(1.65) |
| 23KY-K241B | 2.8 | 0.8 | 580 | 2.4 | 120 | 22 | 470 | 42(1.65) |
| 23KY-K748B | 1.4 | 4.5 | 1580 | 24 | 360 | 50 | 1050 | 76(2.99) |
| 23KY-K740B | 2.8 | 1.35 | 1580 | 5.7 | 360 | 50 | 1050 | 76(2.99) |
※型番末尾 U → ドライブ方式（UNI-POLAR）
※型番末尾 B → ドライブ方式（BI-POLAR）
付属品
●モータケーブル 300mm 片側切りっぱなし
